Лампа на пружинах: механика, которая держит свет в любой точке

Рука отпускает плафон на большом вылете: исправная лампа удерживает свет, изношенная медленно опускает плафон к столу. Какая сила сохраняет положение и почему равновесие иногда исчезает после замены источника света?

Как лампа на пружинах удерживает плафон без фиксаторов?

Пружины создают противодействующий момент, который приблизительно компенсирует момент массы рычагов, плафона и источника света. Равновесие сохраняется только в предусмотренном диапазоне углов и нагрузки.

Четырёхзвенный пантограф сохраняет ориентацию плафона

Две параллельные тяги вместе с основанием и конечной планкой образуют шарнирный четырёхзвенник. Размеры звеньев задают траекторию планки, а положение центра масс влияет на нагрузки в шарнирах. Работы о синтезе четырёхзвенников показывают, что требуемое перемещение получают расчётом геометрии. Выводы таких расчётов относятся к исследованным механизмам, а не ко всем лампам. Отдельный шарнир плафона позволяет направлять свет независимо от положения тяг.

Схема сил для иллюстрации: оси находятся в шарнирах, центр масс относится ко всей подвижной сборке, сила тяжести направлена вниз, плечо измеряется до линии действия силы, пружины тянут между точками зацепа. Для перпендикулярной силы применяется упрощение M = F × L.

Пружина создаёт противодействующий момент только в рабочем диапазоне

Растяжная пружина увеличивает усилие при удлинении в пределах упругой деформации, но плечо пружины меняется вместе с углом рычага. Торсионная пружина создаёт момент вокруг оси, а фрикционный шарнир добавляет удержание за счёт трения. Крайние положения поэтому обычно сбалансированы хуже средних. Вылет показывает, насколько быстро растёт требуемый момент.

Продолжение темы на сайте Итальянский дом (ital-design.ru): Освещение гостиной: четыре слоя света и как их развести.

Как вылет 60–90 см и масса лампочки меняют баланс?

Момент нагрузки растёт вместе с горизонтальным расстоянием от опоры до центра масс. Одинаковая подвижная масса при вылете 90 см нагружает основание и шарниры сильнее, чем при вылете 60 см.

Момент силы зависит от плеча, а не только от массы

Иллюстративный расчёт принимает эквивалентную подвижную массу 0,50 кг и g = 9,81 м/с². Сила тяжести составляет 4,905 Н. Формула M = F × L даёт 2,94 Н·м при 0,60 м, 3,68 Н·м при 0,75 м и 4,41 Н·м при 0,90 м. Расчёт не является редакционным измерением. Реальная лампа имеет несколько центров масс: у звеньев, плафона, патрона и источника света.

Поведение плафона	Механическая причина
Положение сохраняется	Моменты нагрузки и пружин близки
Плафон опускается	Нагрузка превышает компенсацию
Плафон поднимается	Усилие пружин избыточно
Основание опрокидывается	Общий центр масс вышел за площадь опоры

LED-лампа меняет баланс только при изменении массы

Мощность LED-лампы 5–9 Вт не определяет массу. Колба, радиатор и драйвер могут сделать два источника одинаковой мощности механически разными. Встроенный LED-модуль оценивают по массе всего несъёмного узла. Маркировка светильника при этом ограничивает допустимый тип и мощность источника, подробнее о том, как читать характеристики лампочки.

Нарушенный баланс увеличивает нагрузку на шарниры, втулки и пружины, но первым заметным симптомом часто становится неисправность провода.

Что первым изнашивается в настольной лампе с пружинами?

Провод обычно страдает от повторного перегиба, втулки получают боковой люфт, а перегруженные пружины сохраняют остаточное удлинение. Скорость износа зависит от числа регулировок, прокладки провода и нагрузки на механизм.

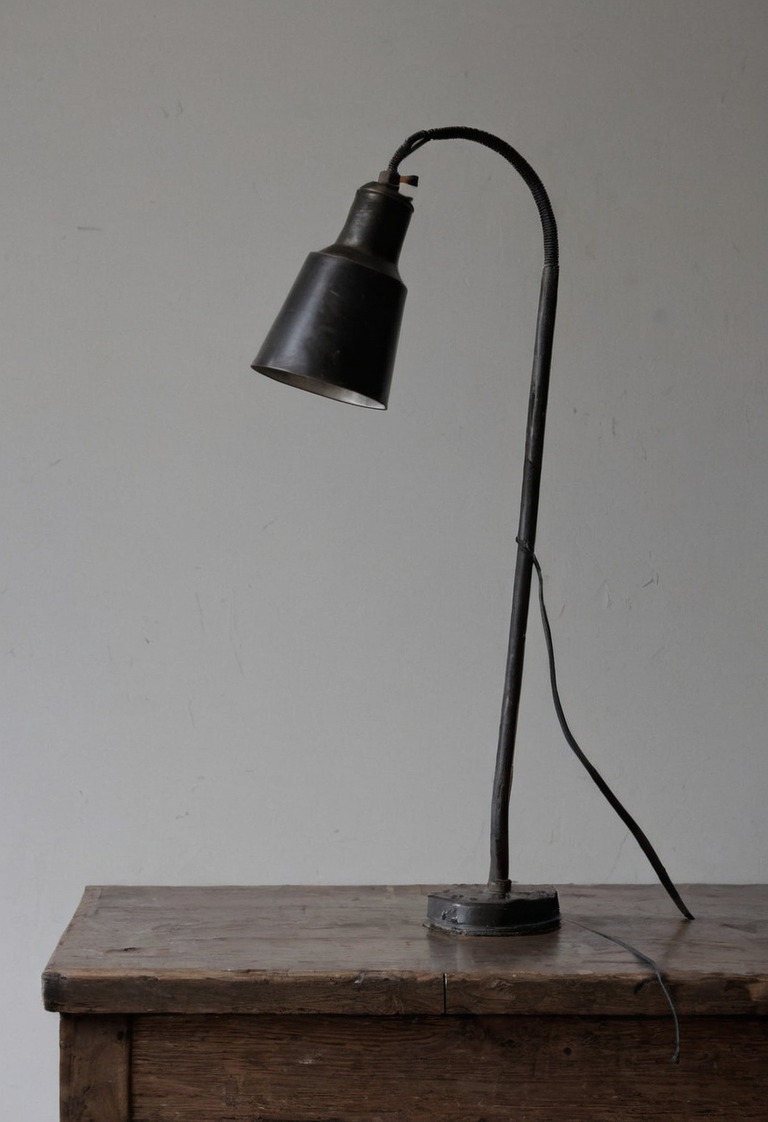

Провод повреждается в точке повторного перегиба

Мерцание при движении пантографа, треск или отключение света в определённом положении указывают на возможный перелом жилы. Локальный нагрев ввода либо шарнира требует немедленного отключения вилки от розетки. Электрик проверяет шнур, внутренний провод, выключатель и патрон без работы с открытыми частями под напряжением.

Исправный провод проходит через подвижный узел с запасом длины, плавным изгибом и защитой от истирания. Натяжение при полном вылете и зажатие изоляции осью ускоряют повреждение.

Люфт втулок нарушает геометрию раньше разрушения рычагов

Боковой люфт, скрип и перекос параллельных тяг указывают на износ втулок, осей или ослабление крепежа. Если затяжка убирает люфт, но вызывает закусывание, втулка перестала сохранять геометрию.

Усталостное разрушение образует трещину после множества циклов. Пластическая деформация оставляет пружину удлинённой после снятия нагрузки. Ослабший зацеп меняет положение пружины без разрушения витков. Материал о том, как устроен усталостный износ пружин, рассматривает преимущественно пружины сжатия, тогда как открытые пружины пантографа обычно работают на растяжение.

Можно ли отремонтировать настольную лампу с пантографом?

Ремонт возможен, если пружины снимаются с доступных зацепов, шарниры собраны на винтах или осях со стопорами, а провод извлекается без разрушения рычагов. Заклёпанные узлы и залитый LED-модуль резко ограничивают восстановление.

Сменную пружину подбирают по геометрии и усилию

Владелец может заменить пружины, втулки, крепёж или струбцину, если работа не затрагивает сетевые соединения. Лампу перед механической разборкой отключают от сети, освобождают от источника света и разгружают пружины.

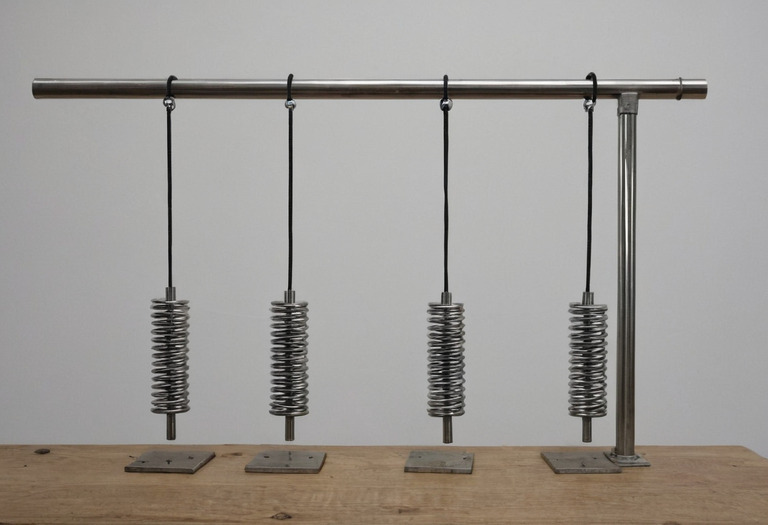

Пружину подбирают по свободной длине, наружному диаметру, диаметру проволоки, числу рабочих витков и форме зацепов. Совпадение длины не гарантирует одинаковую жёсткость. Парные пружины с заметно разным удлинением под одинаковым грузом меняют вместе. Трещина рычага или разрушенный нагруженный зацеп служат причиной прекратить ремонт.

Замену сетевого провода выполняют с проверкой изоляции и разгрузки натяжения

Квалифицированный специалист заменяет шнур, выключатель и патрон с учётом схемы и класса защиты светильника. Новый провод не должен касаться острых кромок, натягиваться при полном вылете или проходить через ввод без защитной втулки.

Обгоревший патрон, повреждённая изоляция или отсутствующая защитная втулка исключают пробное включение. После сборки специалист проверяет соединения, изоляцию, защитный проводник при его наличии и работу во всём диапазоне пантографа.

Оправдана ли доплата за сменные пружины, втулки и доступную проводку?

Доплата оправдана для лампы, которую регулируют ежедневно и планируют использовать несколько лет. Ремонтопригодность определяется доступом к подвижным и нагруженным узлам, а не декоративным видом механизма.

Пять признаков ремонтопригодной лампы видны до покупки

1. Крепёж имеет распространённые шлицы и доступен обычным инструментом.

2. Оси удерживают гайки, винты или съёмные стопоры вместо несъёмных заклёпок.

3. Пружины снимаются с открытых зацепов без разрезания рычагов.

4. Провод доступен, а кабельный канал не заварен и не залит компаундом.

5. Маркированный патрон отделяется от плафона при помощи крепежа.

Исправная настольная лампа с пружинами удерживает плафон на минимальном, среднем и максимальном вылете без перекоса, рывка и медленного опускания.

Цена ремонта зависит от доступа к узлу, а не только от стоимости детали

Дешёвая пружина не делает ремонт дешёвым, если мастер должен высверливать заклёпки или вскрывать неразборный канал. Проверяемый ценовой срез на 2026 год требует выборки мастерских с отдельными суммами за диагностику, детали и работу, поэтому неподтверждённый диапазон вводил бы покупателя в заблуждение. Практическое решение состоит в сравнении полной сметы с ценой новой лампы сопоставимой конструкции.

Как проверить лампу с пантографом за пять минут?

Проверка охватывает опору, три положения пантографа, люфт и провод без разборки корпуса.

1. Осмотрите корпус, маркировку, вилку и изоляцию.

2. Установите основание ровно или закрепите струбцину по инструкции.

3. Отпустите плафон в нижнем, среднем и верхнем положениях.

4. Слегка покачайте рычаги поперёк и проверьте перекос.

5. Проследите за проводом при полном ходе. Натяжение, защемление, мерцание или необычный нагрев требуют отказа от эксплуатации.

Результат	Решение
Ход ровный, свет стабилен	Рассматривать покупку
Люфт только у одного образца	Попросить другой экземпляр
Ослаб крепёж	Запланировать обслуживание
Провисание или мерцание	Отказаться от покупки
